二氧化碳传感器等传感器在智慧农业监控系统的应用

来源:www.winsensor.net 编辑:炜盛科技 浏览量: 时间:2016-08-10 09:20
第一部分    概述
1.  系统概述
       SKZH-Ⅲ智慧农业监控系统专为户外应用研制,内置GSM无线通信模块,另外同时具备图像监控和数据采集两大功能,可以灵活应用于户外场所的信息分析应用,实现智能化识别、定位、跟踪、监控和管理各类信息数据。系统构成如图1所示。

       系统的无线传感器节点实时采集农作物生长所需的温室内的温度,湿度信号以及光照、土壤温度、土壤含水量、CO浓度等环境参数,并通过一种低功耗自组网的短程无线通讯技术实现传感器数据的传输,所有数据汇集到中心节点,通过一个无线网关与互联网相连,利用手机或远程计算机可以实时掌握农作物现场的环境状态信息,专家系统根据环境参数诊断农作物的生长状况与病虫害状况。户外现场布置摄像头等监控设备,实时采集视频信号。用户通过电脑或3G手机,随时随地观察现场情况、查看现场温湿度等数据和控制远程智能调节指定设备。

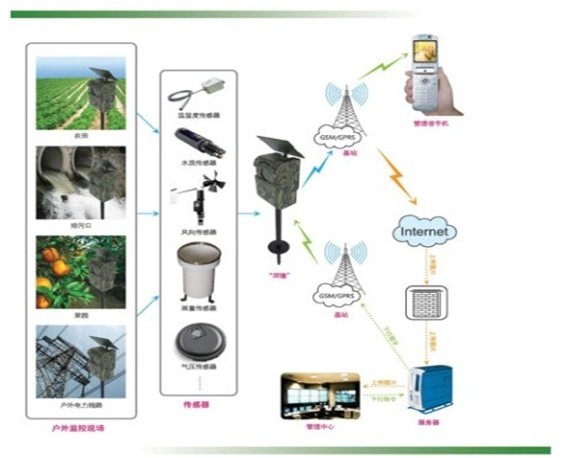

图1  智慧农业监控系统结构


1) 户外监控现场:同时监控农田、排污口、果园、户外电力系统等现场,获取温度,湿度信号以及光照、土壤温度、土壤含水量、CO浓度、水质、病虫害、电流、电压等环境参数,为管理者提供决策依据。
2) 传感器:主要负责温室内部光照、温度、湿度和土壤含水量以及视频等数据的采集和控制。
3) 管理中心:户外监控现场的先关参数,经过传输基站到达室内管理中心,经过智慧农业软件系统处理,得出结论,发送至智能终端,给决策者以精确数据依据。
4) 智能移动工作终端:完美集成智能手机、GPS手持机、无线对讲机设备优点形成移动单兵设备,一机在手随时无忧。通信双通道模式彻底解决林区通讯死角问题,随时随地通讯无阻、精准定位、采集同步数据,是农业工作者的全能助手。
5) 农业监控系统:在监控温湿度、光照、水质、风向等参数的同时,还可以对农作物资源、生态环境、病虫害等进行有效监控。



2.  本方案的特点优势
系统建设成本低,日常使用费低,维护费用低
高清图像显示监控现场,远程数据采集,直观明了
定时拍摄,远程主动索取,降低巡检次数,减少人力物力成本
科技创新应用,统一集成,规模化管理
历史数据存储,全部数据汇总分析



第二部分    系统结构
       利用无线GSM网络,并通过各种外接传感器可对农田作物生长环境温度、湿度等环境参数以及作物图像实现实时远程监测,图像、环境数据通过GPRS传回到管理中心,管理者通过后台数据汇总分析农田环境、虫害情况,及时作出预防措施,同时管理者也可通过后台管理中心设置定时获取环境数据、图片。系统结构如图2所示。

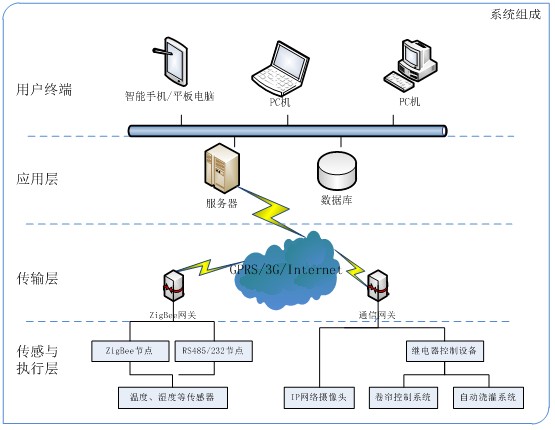

图2  智慧农业监控系统体系架构

传感与执行层:
       该层将数据传感器的采集的数据通过ZigBee和Rs485/232两种模式上传至网关。根据传输方式的不同,温室现场部署分为无线版和有线版两种。无线版采用ZigBee发送模块将传感器的数值传送到zigBee节点上;有线版采用电缆方式将数据传送到Rs485/232节点上。无线版具有部署灵活,扩展方便等优点;有线版具有高速部署,数据稳定等优点。
       无线传感器节点实时采集农作物生长所需的温室内的温度,湿度信号以及光照、土壤温度、土壤含水量、CO2浓度等环境参数并上传到ZigBee网关。
       接收远程控制指令,通过继电器控制各种农业生产设备,包括:喷淋、滴灌等喷水系统和卷帘、风机等空气调节系统等。
       通过IP网络摄像头可实时对作物情况、人员和安全视频流上传至服务器。
传输层:
       该层主要将设备采集到的数据,通过3G/GPRS/Inernet网络传送到服务器上,在传输协议上支持IPv4现网协议及下一代互联网IPv6协议。
应用层:
       该层负责对采集的数据进行存储和信息处理,为用户提供分析和决策依据,用户可随时随地通过电脑和手机等终端进行查询。
用户终端:
       3G手机、PC机终端通过接入网络实时查看各种由传感器传来的数据,并能调节温室内喷淋、卷帘、风机等各种设备。



第三部分    网络拓扑结构

       系统在网络方面采取了多种制式,远程通讯采用3G无线网络,近距离传输采取无线ZigBee模式和有线RS485/232模式相结合,保证网络系统的稳定运行。智慧农业监控系统网络拓扑结构如图3所示。

图3  智慧农业监控系统网络拓扑结构


第四部分    监控系统主要设备
数据采集单元
       传感器单元主要包括气体温湿度传感器、二氧化碳传感器、土壤水分传感器、土壤温度传感器、光照传感器、易燃气体传感器、有毒气体传感器、土壤酸碱度传感器、水质传感器等。采集器集数据采集传输于一体,电池供电时间长,安装简便,成本低。传感器实现数字信号采集、太阳能供电、Mesh无线传输等技术,应用于不方便布线的场合。


通信单元
ZigBee网关
       通过 GPRS/3G 传输,实现ZigBee个域网与互联网络的信息互通和多网融合,自带SD存储卡,可实现数据本地存储;工业级温度范围为-40℃~85℃。



图5  智慧农业通信单元


终端显示单元
       管理中心可根据上位机软件分析系统得出的结论对农业管理作出决策,智能移动终端亦可随时随地得到相关信息,软件系统效果如图6、7所示。


图6  智慧农业监控系统管理中心效果


图7  智慧农业监控系统移动终端效果
